產品介紹：

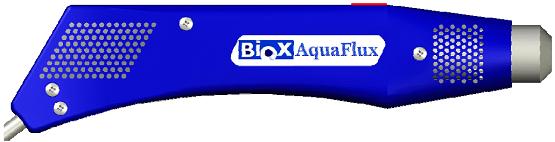

作為新型的冷凝室TEWL（經皮水分流失）測試儀，AF200改進了許多性能和可用性,特征包括： ●高靈敏度，重復性，可再現性 ●可溯源的校準，獨立校驗 ●任意位置，任意角度，任意場所 ●快速測量無需等待 ●不受周圍空氣流動所影響 ●快裝式可滅菌測量蓋 ●適用臉部、頭皮、嘴唇、指甲等任何位置的適配器 ●薄膜完整性測試 ●培養皮膚測試

縮腰冷凝室，壁裝式“Klingon”通量傳感器：

傳感器特點：

封閉式腔體——防止周圍空氣流動造成影響 冷凝器——水蒸氣吸收，控制微氣候 設計——快裝式測量蓋，適配器以及Franz cell組件 壁裝式傳感器——保持長期穩定 縮腰式腔體——將探頭角度影響降低 結構——結實又輕便 可靠且一致的結果

實驗示意簡圖：

為什么選擇AquaFlux？：

直接的答案是工作性能。無論是檢測體內或是體外，無論在可控環境還是非標準的測量環境下，AquaFlux都有穩定的工作性能。 相比之下，敞開式容腔儀器不在復雜的控制環境和絕對穩定的空氣環境中就無法可靠地工作。在最佳狀況下，敞開式容腔測量與冷凝器室測量關聯很好，正如最近一個有22個志愿者參與的硫酸月桂酯鈉斑貼試驗顯示的那樣。Tewameter TM300和AquaFlux AF200分別測量了超過650個同一部位的經皮失水度，通量范圍從4 ~83gm-2h-1。它們讀數的相關系數為r=0.98。

數據支持：

但正如下圖所示，即使在最好的情況下，敞開式容腔測量儀器的敏感度也無法與AquaFlux相比。

單單密閉容腔是無法保證工作性能的。下面的圖表是兩種不同規格的密閉容腔儀器體外測量的比較。兩種儀器分別對一種穩定的濕吸杯氣流源進行了200次重復測量。

這些數據清楚地指出了儀器對測驗中隨機離散的作用。根據Gaussian提供的數據，在幾十次更大的離散中，您平均需要用VapoMeter測量幾百次才能達到AquaFlux測量一次的精準度。

很難評定儀器離散的實際影響，因為像皮膚之類的生物膜本身就是多樣且多變的。因而觀察到的經皮失水測量的離散是儀器離散和皮膚多變性的疊加效果。Gaussian數據的合并方差如下圖所示。因此，若是儀器離散相比皮膚多變性來得小，那么所觀察到的離散大部分是皮膚多變性的反映，反之亦然。

儀器離散對常規經皮失水測量的影響如下表所示，兩種不同的儀器分別按次序對7個未經處理的前臂內側部分進行了12次重復測量。

AquaFlux測量的經皮失水變化系數指出了皮膚的多變性——中間部分較小，靠近手腕和肘部較大。相較之下，VapoMeter測量經皮失水的離散可與儀器離散相比。

在用一些人體切除的角質層和表皮樣本進行的Franz擴散池細胞膜完整性測試中，對AquaFlux的可重復性進行了評估，結果如下所示。

這些樣本說明了您所能指望的AquaFlux的工作性能。如果微小的差別和潛在趨勢被儀器離散所掩蓋，那么就是在浪費您的時間。

它的原理是什么？

Aquaflux使用專利認證的冷凝腔法(PCT/GB99/02183)來測量水汽通量。測量腔的下端被放置于測量對象（皮膚）上。測量腔的上端則與一個鋁制冷凝器相連，此冷凝器的溫度以電子制冷的方式被保持在冰點以下。

皮膚會產生水汽，在其附近產生一塊濕度較高的區域。冷凝器則將水汽轉化成冰，在其附近產生濕度較低的區域。兩者的濕度差使得水汽以被動擴散的方式從從皮膚表面往冷凝器移動。通過計算測量到的濕度變化率，可以得到水汽通量的數值。

AquaFlux設計的另一個獨特之處是在裝配通量靈敏元件于測量腔時，使用克林貢式裝配法（專利號PCT/GB03/00265）。傳統裝配下的靈敏元件是由細金屬絲固定在中央，容易受到污染或產生測量誤差。



它用起來有多快？

測量速度取決于靈敏元件的反應時間，儀器恢復時間，測量對象的具體性質以及您所需的精度。

AquaFlux判定經皮失水（TEWL）的速度在每秒兩次左右。當您第一次將儀器放在皮膚表面時，測量室的情況并不安定，因此讀數需要一些時間來穩定下來。測量的整個過程都在Aquaflux軟件控制之下；它判定您所設定的讀數精度是否已經達到。

在適應環境的健康皮膚上測量經皮失水的速度很快，因為沒有表皮失水（SSWL）減緩測量的過程。您可以預期一次AquaFlux的測量時間在40到50秒左右，當軟件的精度需要被設定在默認最近10次讀數的0.075gm-2h-1標準差。更快的速度可以通過降低精確度需求來達到。如上圖所示，當標準差被設為0.3與0.5gm-2h-1時的設定與低噪的Aquaflux信號對比，結果或許不恰當，可是這樣的設定在敞開式容腔儀器上是很常見的。

兩次測量之間的等待時間往往比測量的時間還長；但AquaFlux不是這樣。您可以以高效率測量多個位置。

它使用起來困難嗎？

不困難。使用Aquaflux只需要小心一點就可以了。簡單來說：保持干燥和潔凈是必須的。您可以忘記許多敞開式容腔儀器的使用須知。您可以正常呼吸和說話，使用舒適的壓力和姿勢來測量而不需要考慮測量表面的方位。這使得您和您的測量對象可以放輕松，輕松的心態對成功的經皮失水測量非常重要。Aquaflux會解決其他的部分。

它貴嗎？

Aquaflux所使用的復雜的科技使它的生產成本比其他經皮失水測量儀器更高。但是，它給予您更好的性價比因為它能優化您的研究時間：更快、更準確的測量，更少的重復度數——甚至在非標準的測量環境下。它還給您以極低的使用成本，因為您會得到1）三年部件和人工保修2）內置的相對濕度溫度測量器(ambient RH&T sensing)和3）免費軟件升級。產品還包括一個可自行使用的通量密度校準器，它可以為您免去將儀器反復寄回原廠校準的麻煩。


參考

[1] I Angelova-Fischer, TW Fischer & D Zillikens. Die Kondensator-

Kammer-Methode zur nicht-invasiven Beurteilung von irritativen

Hautsch?den und deren Regeneration: eine Pilotstudie. Dermatol Beruf

Umwelt. 57(3):125 (2009).

[2] RE Imhof, P Xiao, EP Berg & LI Ciortea: Rapid measurement of TEWL

with a condenser-chamber instrument. In: 15th International Meeting of

the ISBS, Philadelphia (2005). Download from www.biox.biz
